Conector RJ45

O conector RJ45 é um componente essencial utilizado em sistemas de redes de computadores, especialmente em redes Ethernet, garantindo a transmissão de dados em alta velocidade e com qualidade. Ele é projetado para ser acoplado aos cabos de par trançado (categoria 5, 5e, 6, 6a e outras) e é o conector padrão para conexões de rede local (LAN), facilitando a comunicação entre dispositivos como roteadores, switches, hubs e computadores.

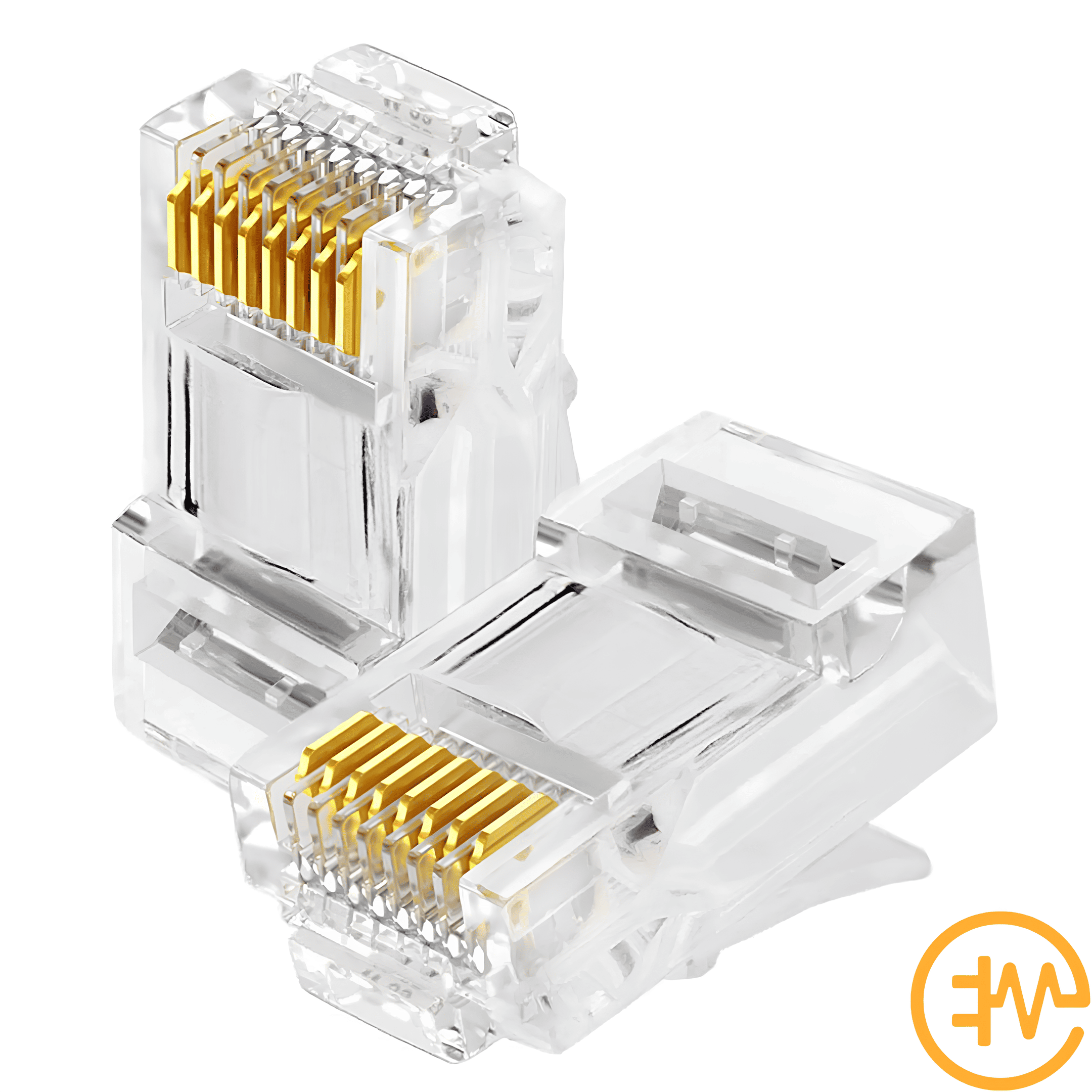

Estrutura Física

O conector RJ45 é tipicamente feito de plástico de alta resistência, o que assegura durabilidade e resistência a impactos e abrasões. Sua forma é retangular, com 8 pinos de metal dispostos em uma única linha. Esses pinos são utilizados para estabelecer as conexões elétricas necessárias para a comunicação de dados. Cada pino é projetado para encaixar-se corretamente nos fios de cobre do cabo, garantindo uma conexão eficiente e sem falhas.

Os pinos do conector RJ45 são revestidos com material de ouro ou níquel, o que melhora a condução elétrica e previne a oxidação, proporcionando uma performance superior ao longo do tempo. A posição dos pinos segue um padrão estabelecido, geralmente utilizando o padrão T568A ou T568B, que define a ordem de fiação dos cabos.

Características Técnicas

• Número de pinos: 8
• Tipo de cabo compatível: Par trançado (UTP, FTP, STP)
• Impedância: 100 ohms (ideal para redes Ethernet)
• Capacidade de transmissão: Até 1 Gbps (Gigabit Ethernet) em conexões de 100 metros para cabos de categoria 5e ou superior
• Temperatura de operação: Geralmente, de -20°C a 75°C
• Material do corpo: Plástico ABS de alta resistência
• Material dos contatos: Ligas de cobre com revestimento de ouro ou níquel

Tipos de Conectores RJ45

• Conector RJ45 não blindado (UTP): Ideal para ambientes internos e conexões de rede padrão, onde a interferência eletromagnética não é um grande problema.
• Conector RJ45 blindado (STP ou FTP): Possui uma camada de blindagem extra que reduz a interferência externa, sendo ideal para ambientes industriais ou de alta demanda de dados.

Modo de Conexão

O conector RJ45 é conectado ao cabo através de um processo de crimpagem, onde os fios internos do cabo são pressionados contra os pinos metálicos do conector. Isso é realizado utilizando uma ferramenta de crimpagem específica, que garante que os fios estejam firmemente fixados e com boa continuidade elétrica.

Aplicações

O conector RJ45 é amplamente utilizado em:

• Redes Ethernet: Para a conexão de dispositivos como roteadores, switches, modems, computadores e outros equipamentos de rede.
• Telefonia IP (VoIP): Em sistemas de telefonia sobre redes de dados.
• Sistemas de automação residencial e predial: Para a interconexão de dispositivos IoT.
• Transmissão de dados em ambientes de escritório, datacenters, e infraestrutura de rede de grande porte.

Vantagens

• Facilidade de instalação: A crimpagem é simples e rápida, podendo ser feita por profissionais ou até mesmo por usuários que possuam a ferramenta adequada.
• Custo acessível: O conector RJ45 é um dos componentes de rede mais baratos, tornando-se ideal para redes de diferentes tamanhos e orçamentos.
• Alta confiabilidade: Oferece uma conexão robusta, com baixo risco de falhas na transmissão de dados.
